Самодельный наждак с ременным приводом

Если нет денег на приобретение хорошего заводского наждака для гаража или домашней мастерской, то временно можно обойтись самодельным агрегатом. В качестве привода подойдет любой старый электродвигатель. Однако желательно использовать ременную передачу — с целью сохранения более

Основные этапы работ

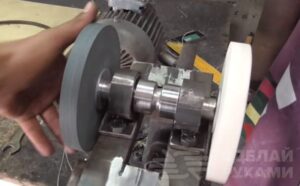

На выточенный вал с двух сторон нужно запрессовать подшипники, сверху крепятся обоймы, которые затем привариваются к двум пластинам. На следующем этапе работ переходим к изготовлению каркаса для всей этой конструкции. Отрезаем профильные трубы по размеру и свариваем из них основание прямоугольной формы.

К этому основанию при помощи болтов прикручиваются пластины с подшипниками и валом, на который затем крепятся заточные круги. Далее из кусков профильной трубы необходимо сварить раму под электродвигатель, который прикреплен к небольшой площадке.

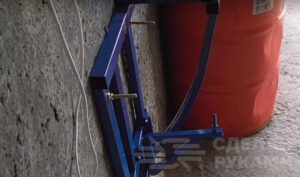

На последнем этапе красим все элементы конструкции, собираем и крепим к стене. Затем соединяем вал двигателя с ведомым валом при помощи ремня. Теперь самодельный наждачный станок полностью готов к работе.

Задать вопрос

Источник: http://sdelairukami.ru/nazhdachnyj-stanok-iz-starogo-dvigatelya/

Подготовка материала и поэтапная сборка

Внешне кажется, что изготовить самодельный наждак своими руками легко, но на самом деле это очень сложная работа. Для сборки мини-конструкции понадобится:

• Электрический двигатель от старой машинки-автомат. Самый мощный мотор, который подходит для переделки в станок, можно позаимствовать у машинок старого типа «Сибирь» или «Вятка».
• Пусковой выключать.
• Точило.
• Провода и вилка с кабелем.
• Фланец.

Частота оборотов электродвигателя от стиральной машины совпадает с частотой вращения заводского вала наждака. Поэтому для изготовления инструмента выбирают именно моторы с такими характеристиками. Наиболее подходящая частота вращения 1000—3000 оборотов в минуту. Подбирая точильный камень, нужно учитывать эту частоту вращения. Например, слабый диск распадется в процессе работы, если скорость вращения будет равна 3 тыс. оборотам в минуту. Чтобы этого не произошло, выбирают прочный диск с плотной структурой.

Поэтапная сборка устройства. Вначале определяют, какого размера будет инструмент. Его габариты рассчитывают в зависимости от размера имеющегося двигателя. Затем подготавливают схему и чертежи деталей. Сложность сборки электроточила заключается в том, что из-за отсутствия резьбы на вале мотора насадить точильный камень на него невозможно. Иногда диаметр вала не соответствует диаметру отверстия камня. Чтобы соединить две детали, изготавливают специальный фланец.

Источник: http://crast.ru/instrumenty/samodelnyj-nazhdak-s-remennym-privodom

Для чего нужен наждак

Наждачный станок пригодится для таких работ:

• Восстановление режущих качеств сверла. Чтобы не покупать новые сверла, нужно знать, как затачивать старые. Во время работы дрелью сверло сильно нагревается, из-за чего постоянно тупится. Переточив его на станке, вы сможете пользоваться им еще много раз.
• Заточка ножей, ножниц, лопат и других инструментов. Благодаря самодельному станку из стирального двигателя ваши ножи будут всегда заточены, а ножницы станут отлично резать. Для этого не нужно применять особых усилий.
• Если заменить наждачный круг на полировочный, можно без труда обрабатывать изделия и детали.

Используя мотор от стиралки, вы сможете своими руками изготовить заточной станок. Для этого вам придется купить всего одну деталь – наждачный круг. Все остальные составляющие находятся в моторе.

Источник: http://cosmo-frost.ru/stiralnye-mashiny/samodelki/kak-sdelat-nazhdak-iz-dvigatelya-stiralnoj-mashiny-svoimi-rukami/

МИНИ НАЖДАК СВОИМИ РУКАМИ – ФОТО

© Автор: Николай Мартыненко. Фото автора

Источник: http://kak-svoimi-rukami.com/2019/04/universalnyj-mini-nazhdak-svoimi-rukami-foto/

Изготовление фланца

Фланец с валом фиксируется шайбой и при его изготовлении нужно учитывать, что резьбу на деталях делают в зависимости от того, в каком направлении вращается вал. Чтобы изготовить фланец для наждака, с чертежом обращаются к токарю. Изготовление насадки:

• Левосторонняя резьба делается, если вращения вала происходит по часовой стрелке, а правосторонняя — против часовой стрелки. Гайка раскрутится, и точильный камень слетит с инструмента, если не учесть этот момент.
• Для изготовления втулок используют специальное оборудование определенного диаметра. Если такого оборудования нет, то вместо втулок можно использовать простые куски труб диаметром 32 миллиметра. Изолентой закрывают остаточное пространство между валом и втулками двигателя. Для этого подходит только та изолента, которая изготовлена на тканевой основе. Ее намотку проводят равномерно, одевая друг за другом втулки.
• Благодаря такой системе втулок наждачный круг надевается на втулку и надежно на нем закрепляется.

Сделать резьбу в домашних условиях поможет метчик. Вал мотора зажимают в тисках, а потом приступают к работе. Самодельное устройство позволяет регулировать направление вращения ротора. Для этого тестером определяют пусковую и рабочую обмотку. Пусковая обмотка имеет уровень сопротивления около 30 Ом, а рабочая — 12 Ом. К сети подключают рабочую фазу, а один конец пусковой обмотки соединяют с катушкой. Затем вторым концом дотрагиваются до второго вывода обмотки и резко откидывают. Если поменять местами выводы пусковой обмотки, то можно изменить направление движения.

Запустить мотор можно другим способом. Рабочую обмотку подключают к сети, а точильный камень прокручивают вручную. Инструмент заработает.

Источник: http://crast.ru/instrumenty/samodelnyj-nazhdak-s-remennym-privodom

Установка и защита инструмента

Изготовление наждака своими руками из стиральной машины также включает его установку на станину. В качестве опоры используют строительный верстак, стол или стену.

• Одна сторона мотора на верстаке фиксируются болтами, вторая — опирается на угол. Этот угол позволяет сохранять его в горизонтальном положении.
• Из резинового шланга отрезают кусок и подготавливают окантовку для угла. Благодаря этому уровень вибрации станет меньше.
• Из металлического листа толщиной 2,5 миллиметра изготавливают защитный кожух. Он создаст защиту от кусков, которые будут отлетать с абразивного круга во время работы. Металлическое полотно сворачивают полукругом.
• Также во время работы от наждачного круга отлетает много искр. Чтобы защитить от них верстак, под рабочей зоной закрепляют оцинкованный лист.

Источник: http://crast.ru/instrumenty/samodelnyj-nazhdak-s-remennym-privodom

Самодельный наждак из двигателя стиральной машины

Задачу: как сделать наждак своими руками, значительно упростит наличие в хозяйстве старой стиральной машины с исправным электродвигателем. Рабочие характеристики электрического двигателя должны быть следующими: напряжение — 220 Вольт, мощность — 370 Ватт, скорость — 2800 оборотов/минуту. Демонтировав двигатель из ставшей ненужной стиральной машины, можно решить проблему обеспечения будущего наждака электрическим приводом.

Источник: http://morflot.su/kak-sdelat-samodelnoe-tochilo/

Правила безопасности во время работы

Работая с наждаком, нужно соблюдать технику безопасности. Что нужно знать:

1. Прежде чем начать работу, нужно убедиться, что инструмент надежно закреплен.
2. На точильном диске не должно быть трещин. Его внимательно осматривают, при обнаружении повреждений деталь лучше заменить. Иначе она может развалиться от вибрации или из-за воздействия инерционной силы.
3. Место установки наждака должно быть хорошо освещено.
4. Работая с электронаждаком, обязательно надевают защитные очки.
5. Во время работы стоять нужно сбоку от вращающего диска. Такое положение защитит вас от травм, если вращающийся круг развалится.

Если у вас есть элементарные знания в электрике и небольшой опыт работы с металлом, то изготовить наждак из стиральной машинки своими руками будет несложно.

Большое распространение получил наждак. Он может применяться для заточки режущей кромки ножа или ножниц, а также многих других режущих предметов. В продаже встречается просто огромное количество различных моделей, все они характеризуются своими определенными эксплуатационными качествами. Слишком высокая стоимость определяет то, что многие решают создать наждак своими руками. Рассмотрим особенности самодельного варианта исполнения подробнее.

Источник: http://crast.ru/instrumenty/samodelnyj-nazhdak-s-remennym-privodom

Принцип работы самодельного устройства

Прежде чем изготовить самодельный наждак своими руками нужно рассмотреть особенности его принципа работы. Они заключаются в нижеприведенных моментах:

1. При изготовлении инструмента в качестве основы применяется стиральная машина и другие распространенные бытовые приборы.
2. Основой конструкции становится электродвигатель, от которого передается вращения. Именно он запускает устройство.
3. От электрического двигателя отходит вал, к которому подбирается наиболее подходящие насадки. Выточить их можно своими руками при наличии токарного или фрезеровального станка.
4. На специальной насадке устанавливается наждачный круг, который будет проводить механическую обработку поверхности.

При подключении прибора к электросети двигатель начинает работать, передавая вращение наждачному кругу. Принцип работы наждака довольно прост, поэтому его создать можно своими руками при применении подручных материалов.

Источник: http://crast.ru/instrumenty/samodelnyj-nazhdak-s-remennym-privodom

Окончательная сборка наждака

Собственно, дело остается за малым – установить двигатель на верстак или мобильную станину и оборудовать выключателем, и сетевым шнуром. Придерживаюсь мнения, что переносная станина гораздо удобнее, нежели постоянная установка на столе или каком-либо другом месте.

Я предлагаю взять для станины фанеру 18 мм. или два слоя по 10 мм. Один важный момент – высота станины должна позволят точильному камню не задевать за основание. Для увеличения высоты можно использовать полоски той же фанеры, в качестве ножек. Для камня диаметром 125 мм. большой высоты не потребуется, а ставить больший диаметр нет особого смысла. Слишком большой камень будет тяжелым для мотора, ведь обычно в советских стиральных машинках ставили движки порядка 180 Вт.

Двигатель, пусковой конденсатор и выключатель закрепляется на станине при помощи монтажной ленты. Под мотор полезно подложить кусочки резины, для сглаживания вибраций и шумов. В качестве выключателя можно применить однополюсный автомат 16 А.

Этого нет на фото, но лишней такая деталь не будет: вентиляционные отверстия в корпусе мотора со стороны камня полезно прикрыть диском из пластика. Пластиковый диск будет препятствовать попаданию стружек внутрь, однако не будет мешать вентиляции. Как раз, для его крепления имеются резьбовые отверстия вокруг подшипника.

Собственно это все, что можно рассказать о самодельном наждаке. Стоит добавить, что в быту это очень полезная вещь, а в мастерской и тем более!

Источник: http://yserogo.ru/raznoe/tochilo.html

МИНИ НАЖДАК СВОИМИ РУКАМИ – ВИДЕО

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме “Как сделать своими руками – домохозяину!”

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Источник: http://kak-svoimi-rukami.com/2019/04/universalnyj-mini-nazhdak-svoimi-rukami-foto/

Самодельный наждак из дрели

Из обычной электрической дрели тоже можно сделать заточной станок. В этом случае лучше использовать дрель, где есть регулятор оборотов вала двигателя, тогда можно выставить вращение на безопасную скорость. Фланец для крепления камня желательно заказать у токаря и сделать его с хвостовиком, чтобы можно было крепить фланец непосредственно в патрон электрической дрели.

Удобно использовать такой станок, если в наличии имеются тиски – нужно просто аккуратно зажать в них дрель. Другой вариант – закрепить дрель на верстаке, чтобы патрон выглядывал за край стола. Такой самодельный наждак гораздо безопаснее, чем наждак из УШМ, и его очень просто изготовить своими руками.

Уважаемые посетители сайта, поделитесь в комментариях, что вы думаете о создании наждака своими руками и какие есть хорошие конструкции такого самодельного станка.

Оценка статьи:

(

1

оценок, среднее:

5,00

из 5)

Поиск записей с помощью фильтра:

Источник: http://wikimetall.ru/oborudovanie/nazhdak-svoimi-rukami.html
